ООО"ПРОМАВТОМАТСЕРВИС"

ООО "Алкид", г. Белгород

2011 год

Сотрудниками ООО «Промавтоматсервис» на ООО «Алкид» внедрена автоматизированная система управления технологическим процессом производства лаков. Тех. перевооружение производства лаков.

Система автоматизации включает в себя управление двумя реакторами (20 м³ и 6,4 м³), емкостями и контроль параметров прочего оборудования КИПиА с блокировкой по аварийному значению.Внедренная система автоматизации обеспечивает точное дозирование жидких компонентов (масла, растворители) по весу. Также реализовано регулирование температуры обогрева реакторов совместно с немецкой системой управления котельной NESS посредством связи двух контроллеров по каналу Profibus через DP/DP-Coupler.Система автоматизации построена по многоуровневому принципу: - полевой (нижний) уровень; - уровень контроллерного и др. управляющего оборудования (средний уровень); - АРМ оператора со SCADA-системой (верхний уровень).В качестве полевых средств контроля и автоматизации используется оборудование отечественных и иностранных производителей с маркировкой Ех и удовлетворяет требованиям действующих стандартов на взрывозащиту.

Для автоматического дозирования жидких компонентов применяются запорно-регулирующие клапаны Valpresс пневмоприводом VALBIAH3 с контролем по весу реактора, емкости. В качестве весового оборудования применяются весы Тензо-М отечественного производства класса Ex.Для измерения давления используются приборы типа ДА2005Сг, АИР-10 для использования в зоне Ех; для измерения температуры - термопреобразователи сопротивления типа ТС-1088.Для измерения расхода азота с блокировкой по минимальному уровню применены приборы немецкого производства KrohneH250, для контроля максимального уровня в приемных емкостях установлены сигнализаторы уровня VEGASWING 63.

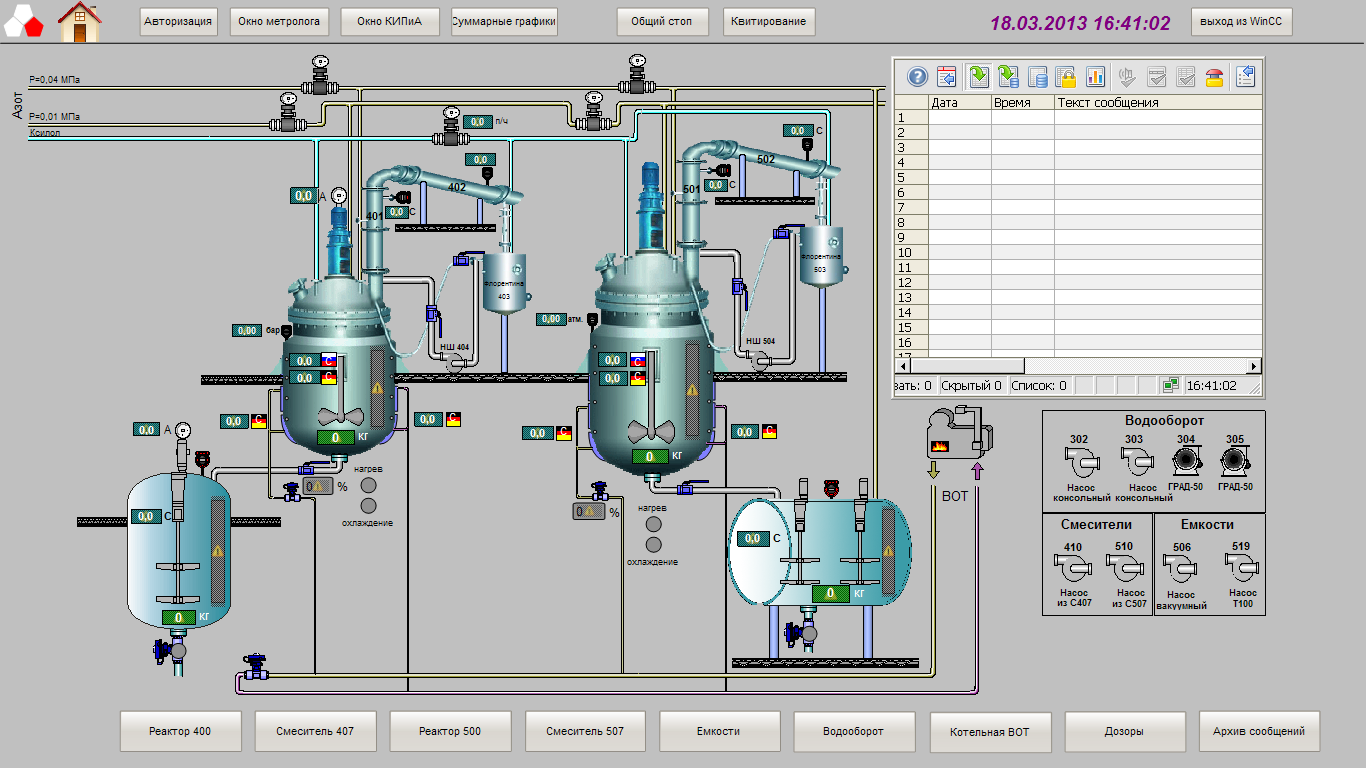

В системе автоматизации предусмотрен контроль уровня довзрывных концентраций. Для этого применяются сигнализаторы ПДК Дозор-С, г. Харьков.Система управления построена на базе контроллерного оборудования SimaticS7-400 фирмы Siemens. Для операторского состава разработана визуализация технологического процесса на базе SCADA-системы WinCCv7.0 фирмы Siemens.

Внедренная в эксплуатацию автоматизированная система управления производством аклидных лаков позволила обеспечить требуемый для заказчика уровень качества конечного продукта, а также получить высокую информативность и контроль параметров, используемых в технологическом процессе.
